自动控制、恒流充电的镉镍蓄电池充电电路图
[11-20 17:42:41] 来源:http://www.88dzw.com 充电电路电路图 阅读:8771次

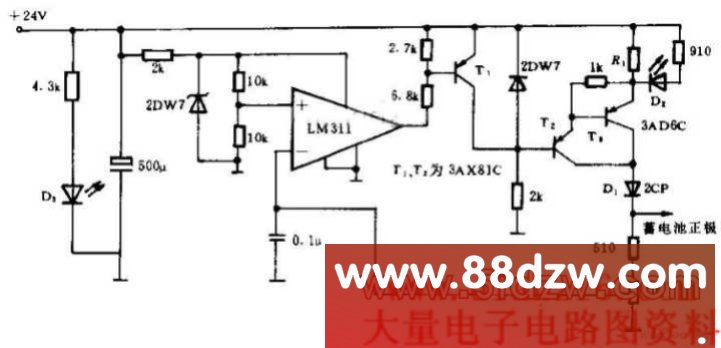

文章摘要:本电路采用自动控制、恒流充电的方法,被充蓄电池的标称电压为10V,充电终止电压为12V.T2,T3及有关元件组成恒流源,电流值近似为4.8V/R1。二极管D1为防止当交流电源断电或整流电路出现故障时蓄电池放电而设。LM311为比较器,一旦充到设定值,输出低电平,T1饱和导通,T2截止,恒流源停止工作,充电停止。充电时,发光二极管D2亮;D3作源指示。
自动控制、恒流充电的镉镍蓄电池充电电路图,标签:手机充电器电路图,充电器电路图,http://www.88dzw.com本电路采用自动控制、恒流充电的方法,被充蓄电池的标称电压为10V,充电终止电压为12V.T2,T3及有关元件组成恒流源,电流值近似为4.8V/R1。二极管D1为防止当交流电源断电或整流电路出现故障时蓄电池放电而设。LM311为比较器,一旦充到设定值,输出低电平,T1饱和导通,T2截止,恒流源停止工作,充电停止。
充电时,发光二极管D2亮;D3作源指示。
