蓄电池充电用数控恒流源电路图

[11-20 17:42:36]   来源：http://www.88dzw.com  充电电路电路图   阅读：8997次

文章摘要：是设计用来给蓄电池充电的数控恒流源。D/A转换器输出一个电压值到下方运放的同相端，电路中的电流I=Uad/采样电阻，两个PORT用来接蓄电池的+、-极。上面的运放接成放大倍数为1/4的放大电路。用来测量蓄电池的电压！！图中两个调整管分别为3dd13和3dd15!

蓄电池充电用数控恒流源电路图,标签：手机充电器电路图,充电器电路图,http://www.88dzw.com

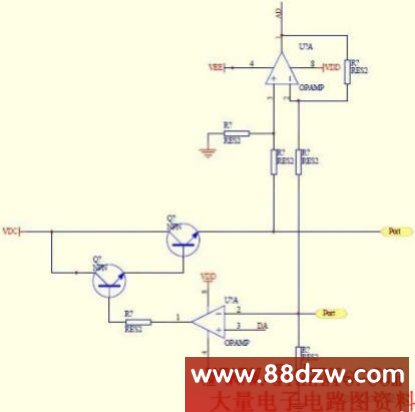

是设计用来给蓄电池充电的数控恒流源。D/A转换器输出一个电压值到下方运放的同相端，电路中的电流I=Uad/采样电阻，两个PORT用来接蓄电池的+、-极。上面的运放接成放大倍数为1/4的放大电路。用来测量蓄电池的电压！！图中两个调整管分别为3dd13和3dd15!
