　　如图是高电压电路。这也是一种晶体管和变压器构成的直流/直流变换器电路，VT1和VT2构成自激振荡电路，它将直流电压变换为交流电压，再通过变压器升压，经5倍压整流电路得到5 kY/5 mA的直流高压。电路设计时，VT1和VT2选用高速开关晶体管，变压器的磁芯要选用低损耗的材料，由于次级是高电压电路，因此，要注意元器件的配置与绝缘。

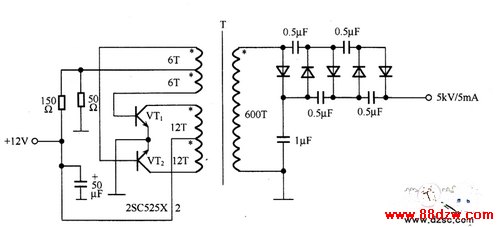

　　如图 高电压电路
