截流型开关电源电路图

[09-13 17:15:05]   来源:http://www.88dzw.com  开关稳压电源电路图   阅读:8768

文章摘要:该电路采用了一片TOP202Y集成电路。截流控制环由晶体管VTl、VT2,Rl~R4,IC2所构成。VT1和VT2参数具有良好的一致性,构成镜像电流源。截流型开关电源的输出特性如下图所示,输出特性曲线可划分成3个区:恒压区、截流区、自动重启动区。如下图所示截流型开关电源电路图及曲线图。电路图 src="/pd_dianzi/UploadPic/2013-9/201391317155951.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);"

截流型开关电源电路图,标签:串联稳压电源电路图,开关电源电路图,http://www.88dzw.com

  该电路采用了一片TOP202Y集成电路。截流控制环由晶体管VTl、VT2,Rl~R4,IC2所构成。VT1和VT2参数具有良好的一致性,构成镜像电流源。截流型开关电源的输出特性如下图所示,输出特性曲线可划分成3个区:恒压区、截流区、自动重启动区。如下图所示截流型开关电源电路图及曲线图。

截流型开关电源<a电路图 src="/pd_dianzi/UploadPic/2013-9/201391317155951.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

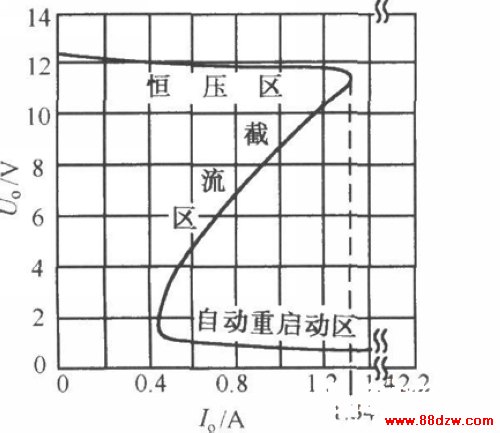

截流型开关电源曲线图
