开关式稳压电源的原理电路图
[09-13 17:15:30] 来源:http://www.88dzw.com 开关稳压电源电路图 阅读:8847次
文章摘要:图一 开关电源基本电路框图开关式稳压电源的基本电路框图如图一所示。交流电压经整流电路及滤波电路整流滤波后,变成含有一定脉动成份的直流电压,该电压进人高频变换器被转换成所需电压值的方波,最后再将这个方波电压经整流滤波变为所需要的直流电压。控制电路为一脉冲宽度调制器,它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化,制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例,以达到稳定输出电压的目的。 欢迎转载,信息来自www.88dzw.com(www.88dzw.com)

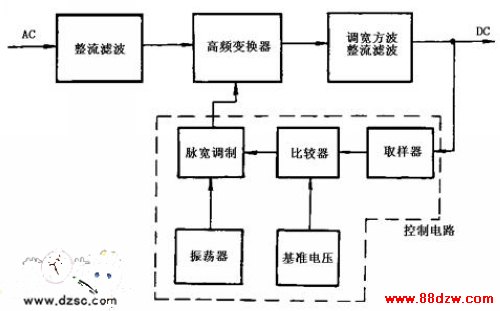

开关式稳压电源的原理电路图,标签:串联稳压电源电路图,开关电源电路图,http://www.88dzw.com图一 开关电源基本电路框图
开关式稳压电源的基本电路框图如图一所示。
交流电压经整流电路及滤波电路整流滤波后,变成含有一定脉动成份的直流电压,该电压进人高频变换器被转换成所需电压值的方波,最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器,它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化,制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例,以达到稳定输出电压的目的。
欢迎转载,信息来自www.88dzw.com(www.88dzw.com)
