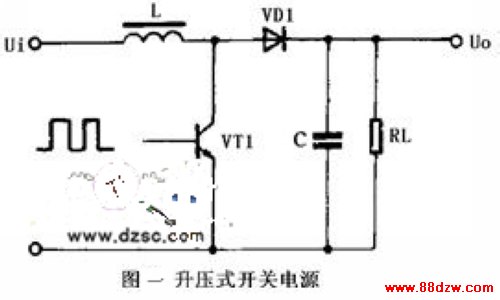

文章摘要：升压式开关电源的稳压电路如图一所示。当开关管 VT1 导通时，电感Ｌ储存能量。当开关管VT1 截止时，电感Ｌ感应出左负右正的电压，该电压叠加在输人电压上，经二极管VD1向负载供电，使输出电压大于输人电压，形成升压式开关电源。 欢迎转载,信息来自www.88dzw.com（www.88dzw.com）
升压式开关电源电路图,标签：串联稳压电源电路图,开关电源电路图,http://www.88dzw.com升压式开关电源的稳压电路如图一所示。当开关管 VT1 导通时，电感Ｌ储存能量。当开关管VT1 截止时，电感Ｌ感应出左负右正的电压，该电压叠加在输人电压上，经二极管VD1向负载供电，使输出电压大于输人电压，形成升压式开关电源。
