　　各管脚功能简介如下。

　　1脚COMP是内部误差放大器的输出端，通常此脚与2脚之间接有反馈网络，以确定误差放大器的增益和频响。

　　2脚FEED BACK是反馈电压输入端，此脚与内部误差放大器同向输入端的基准电压(一般为+2.5V)进行比较，产生控制电压，控制脉冲的宽度。

　　3脚ISENSE是电流传感端。在外围电路中，在功率开关管(如VMos管)的源极串接一个小阻值的取样电阻，将脉冲变压器的电流转换成电压，此电压送入3脚，控制脉宽。此外，当电源电压异常时，功率开关管的电流增大，当取样电阻上的电压超过1V时，UC3842就停止输出，有效地保护了功率开关管。

　　4脚RT/CT是定时端。锯齿波振荡器外接定时电容C和定时电阻R的公共端。

　　5脚GND是接地。

　　6脚OUT是输出端，此脚为图滕柱式输出，驱动能力是±lA。这种图腾柱结构对被驱动的功率管的关断有利，因为当三极管VTl截止时，VT2导通，为功率管关断时提供了低阻抗的反向抽取电流回路，加速功率管的关断。

　　7脚Vcc是电源。当供电电压低于 ＋16V时，UC3824不工作，此时耗电在1mA以下。输入电压可以通过一个大阻值电阻从高压降压获得。芯片工作后，输入电压可在+10～+30V之间波动，低于+10V停止工作。工作时耗电约为15mA，此电流可通过反馈电阻提供。

　　8脚VREF是基准电压输出，可输出精确的+5V基准电压，电流可达50

　　mA。

　　UV3842的电压调整率可达0.01%，工作频率为500kHz，启动电流小于1mA，输入电压为10～30V，基准电压为4.9～5.1V，工作温度为0～70℃，输出电流为1A。

　　开关稳压电源

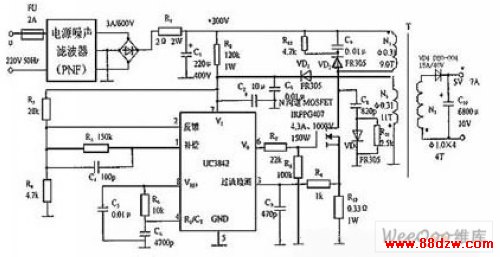

　　由UC3842构成的开关电源电路如图6所示，T为高频变压器。刚开机时，220V交流电先通过PNF滤掉射频干扰，再经过整流滤波获得约+300V直流电压，然后经R2降压后向UC3842提供+16V启动电压。R1是限流电阻，C1为滤波电容。正常工作后，自馈线圈N2上的高频电压经过VD1、C1整流滤波，就作为UC3842的正常工作电压。R5、C4用以改善内部误差放大器的频率响应，R1是斜坡补偿电阻。开关频率 。C5为消噪电容，R10是过流检测电阻，R7是VMOS开关功率管的栅极限流电阻。由C8、VD1、R11、VD2、C9构成两级吸收回路，用于吸收尖峰电压。VD1和VD3选用恢复二极管FR305。VD4为输出级的整流管，采用肖特基二极管，以满足高频、大电流整流之需要。

　　图6  UC3842构成的开关电源电路

　　当NMOS管导通时，初级线圈N1电流线性增大，磁场增强，次级线圈中VD4截止，由电容C10向负载供电；此时，脉冲变压器原边回路中VD2亦截止，N1这时起存储能量的作用。当NMOS管截止后，初级线圈电流减小，磁场减弱，次级线圈回路中VD4导通，能量通过VD4及C10向负载释放，输出直流电压，部分能量由VD2向电阻R12和电容C9释放。

　　为保证开关电源输出直流电压不受干扰，电路中提供了稳压电路。一是采用NMOS管源极串接电阻R9，把电流信号变为电压信号，送入UC3842作为比较电压，控制激励脉冲的占空比，达到稳压目的。二是变压器T中的线圈N2间接采样，起到电压反馈作用，N2间接采样后，经过VD1和C3整流，在C3上取样，该电压一方面经过R3和R4分压送到UC3842的2管脚加到误差放大器A3的反相输入端，另一方面直接送到UC3842的7管脚，作为芯片供电电压。电路刚启动时由输入电压经整流滤波降压给芯片供电，工作后由反馈电压供电，因而UC3842的电源电压反映了输出电压的变化，起到反馈作用，使输出电压稳定。三是在UC3842中，锯齿波发生器输出锯齿波的斜率还与输入电压有关，当输入电压升高时锯齿波斜率增大，使输出激励脉冲占空比减小，从而使输出电压维持稳定，反之亦然，实际上相当于反馈控制。

　　总结

　　UC3842是目前流行的电流型PWM信号发生器，具有精度高、电压稳定、外围电路简单、价格低廉等优点，广泛应用在输出电压范围是4.9～5.1V、功率为20～60W的小型功率开关电源中。
