　　开关电源以其高效率、小体积等优点获得了广泛应用。传统的开关电源普遍采用电压型脉宽调制(PWM)技术，而近年电流型PWM技术得到了飞速发展。相比电压型PWM，电流型PWM具有更好的电压调整率和负载调整率，系统的稳定性和动态特性也得以明显改善，特别是其内在的限流能力和并联均流能力使控制电路变得简单可靠。

　　电流型PWM集成控制器已经产品化，极大推动了小功率开关电源的发展和应用，电流型PWM控制小功率电源已经取代电压型PWM控制小功率电源。Unitrode公司推出的UC3842系列控制芯片是电流型PWM控制器的典型代表。

　　DC/DC转换器

　　转换器是开关电源中最重要的组成部分之一，其有5种基本类型：单端正激式、单端反激式、推挽式、半桥式和全桥式转换器。下面重点分析隔离式单端反激转换电路，电路结构图如图1所示。

　　图1 电路结构图

　　电路工作过程如下：当M1导通时，它在变压器初级电感线圈中存储能量，与变压器次级相连的二极管VD处于反偏压状态，所以二极管VD截止，在变压器次级无电流流过，即没有能量传递给负载；当M1截止时，变压器次级电感线圈中的电压极性反转，使VD导通，给输出电容C充电，同时负载R上也有电流I流过。M1导通与截止的等效拓扑如图2所示。

　　图2  M1导通与截止的等效拓扑

　　电流型PWM

　　与电压型PWM比较，电流型PWM控制在保留了输出电压反馈控制外，又增加了一个电感电流反馈环节，并以此电流反馈作为PWM所必须的斜坡函数。

　　下面分析理想空载下电流型PWM电路的工作情况(不考虑互感)。电路如图3所示。设V导通，则有

　　L·diL/dt = ui (1) 　iL以斜率ui/L线性增长，L为T1原边电感。经无感电阻R1采样Ud=R1·iL送到脉宽比较器A2与Ue比较，当Ud>Ue，A2输出高电平，送到RS锁存器的复位端，此时或非门的两个输入中必有一个高电平，经过或非门输出低电平关断功率开关管V。当时钟输出为高电平时，或非门输出始终为低电平，封锁PWM，这段时间由时钟振荡器OSC输出脉冲宽度决定，即PWM信号的死区时间。在振荡器输出脉冲下降同时，或非门两输入均为低电平，经或非门输出为高电平，V导通。

　　图3  理想空载下电流型PWM电路

　　简言之，PWM信号的上升沿由振荡器下降沿决定，而PWM的下降沿由电感电流限值信号和误差信号Ue共同决定，最大脉宽的下降沿受振荡器上升沿控制。图4为其工作时序图。

　　图4 工作时序图

　　UC3842简介(点击查看:UC3842A UC3843A中文资料)

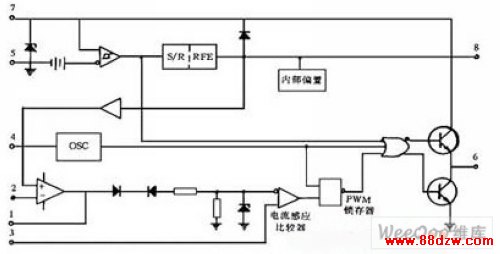

　　Unitrode公司的UC3842是一种高性能固定频率电流型控制器，包含误差放大器、PWM比较器、PWM锁存器、振荡器、内部基准电源和欠压锁定等单元，其结构图如图5所示。

　　图5  UC3842结构图
