采用L4970A构成的可调开关电源电路图
[09-13 17:17:39] 来源:http://www.88dzw.com 开关稳压电源电路图 阅读:8352次

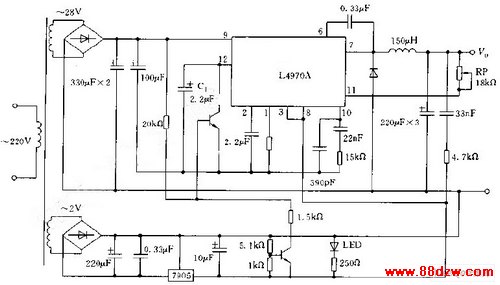

文章摘要:图中电路是采用-5V的辅助电源以扩大低电压的连续调节范围,RP为调节输出电压的电位器,C1为软启动电容,9脚的最大输入电压约为35V。
采用L4970A构成的可调开关电源电路图,标签:串联稳压电源电路图,开关电源电路图,http://www.88dzw.com图中电路是采用-5V的辅助电源以扩大低电压的连续调节范围,RP为调节输出电压的电位器,C1为软启动电容,9脚的最大输入电压约为35V。
