12v-80v/10A输出DCDC变换器稳压电源电路图

文章摘要：该推挽式变换器电路采用两个SIP MOS晶体管BUZ41A和一片集成电路TDA4718用作舰船电网用电源，变换器输入侧和输出侧隔离。工作频率50KHZ，效率为75%，供电电压可在56-100V之间变换。输出经变压器变为12V，再经D10，D11全波整流器，最后经输出滤波器Dr1，C20，C19平滑成直流。

12v-80v/10A输出DCDC变换器稳压电源电路图,标签：电路图讲解,电子电路图,http://www.88dzw.com

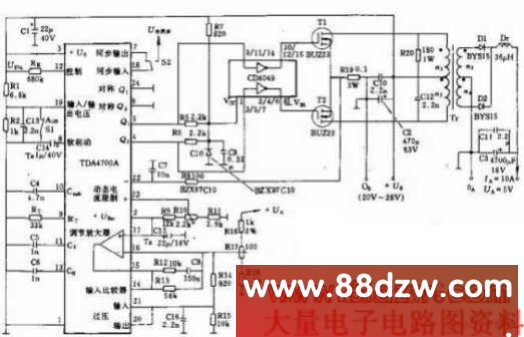

该推挽式变换器电路采用两个SIP MOS晶体管BUZ41A和一片集成电路TDA4718用作舰船电网用电源，变换器输入侧和输出侧隔离。工作频率50KHZ，效率为75%，供电电压可在56-100V之间变换。输出经变压器变为12V，再经D10，D11全波整流器，最后经输出滤波器Dr1，C20，C19平滑成直流。
