使用降压模式DC/DC转换器驱动LED的电路图
[11-20 22:41:04] 来源:http://www.88dzw.com DC-DC电路图 阅读:8306次
文章摘要:采用降压模式DC/DC变换器驱动LED的电路如图所示,在该电路中,DC/DC变换器(ZXSC310)以降压模式工作。通过增加R2的值可提供更高的系统电压,如要得到24v的电压仅需将R2,值改为2.2kΩ即可。同时电容C1也需有更高的额定电压。电路的基本工作原理如下:当VT1导通时,电流流过白光LED、电容C1和电感L1。当R1两端的压降达到ISENSE引脚的阈值电压时,VT1关断并保持一个固定时间,电感中的能量流过VZ1和白光LED。经过这个固定时间后,VT1重新导通,如此循环往返。图 使用降压模式DC/DC转换器驱动LED的电路

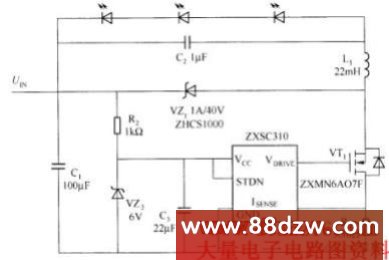

使用降压模式DC/DC转换器驱动LED的电路图,标签:电路图讲解,电子电路图,http://www.88dzw.com 采用降压模式DC/DC变换器驱动LED的电路如图所示,在该电路中,DC/DC变换器(ZXSC310)以降压模式工作。通过增加R2的值可提供更高的系统电压,如要得到24v的电压仅需将R2,值改为2.2kΩ即可。同时电容C1也需有更高的额定电压。电路的基本工作原理如下:当VT1导通时,电流流过白光LED、电容C1和电感L1。当R1两端的压降达到ISENSE引脚的阈值电压时,VT1关断并保持一个固定时间,电感中的能量流过VZ1和白光LED。经过这个固定时间后,VT1重新导通,如此循环往返。
图 使用降压模式DC/DC转换器驱动LED的电路
