三端稳压器的流电路图
[11-20 23:07:02] 来源:http://www.88dzw.com 稳压电源电路图 阅读:8294次
文章摘要:需要扩大三端稳压器的输出电流可采用晶体三极管扩流。如图.1。在三端稳压器的输入输出端并接一个大功率晶体三管Tr2,借助其分流作用来扩展输出电流。由于Tr2的并联接入,稳压电路的最小输入输出电压差Vio(total)Vio(total)=Vio+Veb2+VR2≈3.9V。式中的Veb2是Tr2发射极基极间的电压(1.3V),VR2是保护电阻R2上的电压降(0.6V)。图中电阻R1的作用是为三端稳压器提供偏置电流,必须满足R1<Veb2/Ib(max)如果R1的取值过大,不能满足上式的要求时,三端稳压器的偏置电流将会由晶体三极管Tr2的基极电流提供,会导致输出电压失控。图1中0~5A的输出

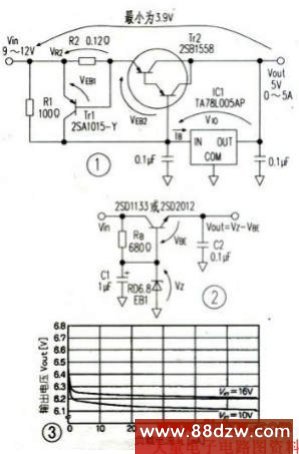

三端稳压器的流电路图,标签:7805稳压电源电路图,电子电路图,http://www.88dzw.com需要扩大三端稳压器的输出电流可采用晶体三极管扩流。如图.1。在三端稳压器的输入输出端并接一个大功率晶体三管Tr2,借助其分流作用来扩展输出电流。由于Tr2的并联接入,稳压电路的最小输入输出电压差Vio(total)Vio(total)=Vio+Veb2+VR2≈3.9V。式中的Veb2是Tr2发射极基极间的电压(1.3V),VR2是保护电阻R2上的电压降(0.6V)。图中电阻R1的作用是为三端稳压器提供偏置电流,必须满足R1<Veb2/Ib(max)如果R1的取值过大,不能满足上式的要求时,三端稳压器的偏置电流将会由晶体三极管Tr2的基极电流提供,会导致输出电压失控。
图1中0~5A的输出电流基本上都是由Tr2提供的,Tr2消耗的功率较大,应使用散热器。
用稳压二极管也可以构成一个简单的稳压电路。但是输出电流只有10mA左右。如果想加大输出电流的范围可以采用图2所示的电路,图中的晶体三极管构成发射极跟随器。起电流放大的作用。电路的输出电压Vout=Vz~Vbe,由于Vz和Vbe是固定的,所以输出电压还是固定的。晶体三极管的消耗功率为Iout(Vin-Vout),当消耗功率小于1W时可以不使用散热器,大于1W时就应附加适当的散热器。值得注意的是,由于晶体三极管的Vbe会随温度的高低和集电极电流的大小发生变化,所以这种电路的稳压特性不是太好。可用于要求不高的场合。在电路中并联在稳压二极管两端的电容器C1是为了滤除稳压二极管发生的噪声电压而接入的。图3是对电路实测后得到的输出特性,从图中可看出电路的输出电压随输出电流的增大而减小。
