采用线性稳压器构成的微处理机电源电路图
[11-20 23:07:10] 来源:http://www.88dzw.com 稳压电源电路图 阅读:8705次

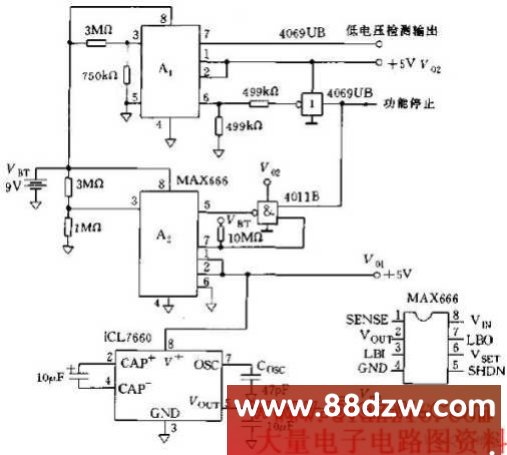

文章摘要:采用线性稳压器构成的微处理机电源电路如下图所示,采用2个MAX666简单构成。CPU与A/D转换器供电电源采用A2,RAM与实时时钟供电电源采用A1。MAX666的输出电压Vo由VSET(6脚)进行控制,若VSET接GND,输出为固定5V电压。若用电阻对Vo进行分压,分得的电压加到VSET端,从而可编程输出。
