镜像恒流源基本电路图

文章摘要：如图所示为镜像恒流源的基本电路，其中VT1，VT2是匹配对管。由图可知Ir=Ic2+IB1+IB2由于VT1，VT2是对称的，它们的集电极电流与基极电流分别相等，所以有当Ir确定后，该恒流源的输出电流Io也确定了。当β足够大时，Io≈Ir，即输出电流近似等于参考电流，所以该电路常称为电流镜电路。电路图 src="/pd_dianzi/UploadPic/2010-11/2010112104318403.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600)

镜像恒流源基本电路图,标签：led恒流源电路图,电路图讲解,http://www.88dzw.com

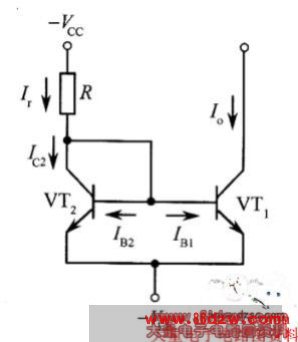

　　如图所示为镜像恒流源的基本电路，其中VT1，VT2是匹配对管。由图可知Ir=Ic2+IB1+IB2

　　由于VT1，VT2是对称的，它们的集电极电流与基极电流分别相等，所以有

　　

　　当Ir确定后，该恒流源的输出电流Io也确定了。当β足够大时，Io≈Ir，即输出电流近似等于参考电流，所以该电路常称为电流镜电路。

电路图 src="/pd_dianzi/UploadPic/2010-11/2010112104318403.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
