双端变单端电路图

文章摘要：集成运放是一个双端输入、单端输出的器件，所以其内部电路必须有一个由差动放大双端输入转换为单端输出的过程。不能简单地从差动放大器的一边输出，因为这样差动放大器另一边的放大成果将白白地损失掉。如图所示为双端变单端电路，此电路的功能是将差动放大级的双端输出信号转换为单端输出，雨不损失电路的增益。图中利用VT3，VT4将VT1的电流变化耦合到VT2的输出端，从而实现了双端变单端的功能。图 双端变单端电路

双端变单端电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

　　集成运放是一个双端输入、单端输出的器件，所以其内部电路必须有一个由差动放大双端输入转换为单端输出的过程。不能简单地从差动放大器的一边输出，因为这样差动放大器另一边的放大成果将白白地损失掉。如图所示为双端变单端电路，此电路的功能是将差动放大级的双端输出信号转换为单端输出，雨不损失电路的增益。图中利用VT3，VT4将VT1的电流变化耦合到VT2的输出端，从而实现了双端变单端的功能。

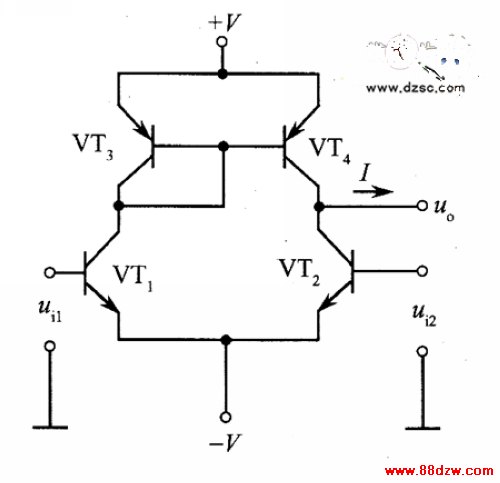

　　图 双端变单端电路
