克服交越失真的互补推挽输出电路图

[09-13 17:20:04]   来源：http://www.88dzw.com  其他电源电路电路图   阅读：8706次

文章摘要：如图所示为克服交越失真的互补推挽输出电路。为克服交越失真，需在输出管VT2，VT3的基极上各加上一个大于等于三极管导通电压的正向偏压（如硅管为0．6V或0.7V，锗管为0．2V或0．3V）。图中的VT4，R1，R2组成固定恒压偏置电路，可给VT2，VT3的基极加一个固定偏压，从而保证了输人信号ui为正弦信号时，输出信号uo为不失真的正弦信号，即克服了交越失真。图 克服交越失真的互补推挽输出电路

克服交越失真的互补推挽输出电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

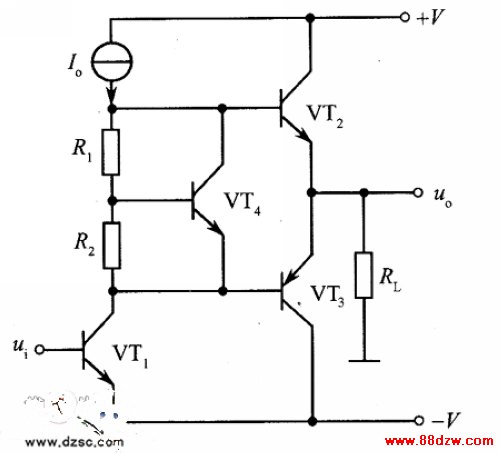

　　如图所示为克服交越失真的互补推挽输出电路。

　　为克服交越失真，需在输出管VT2，VT3的基极上各加上一个大于等于三极管导通电压的正向偏压（如硅管为0．6V或0.7V，锗管为0．2V或0．3V）。图中的VT4，R1，R2组成固定恒压偏置电路，可给VT2，VT3的基极加一个固定偏压，从而保证了输人信号ui为正弦信号时，输出信号uo为不失真的正弦信号，即克服了交越失真。

克服交越失真的互补推挽输出电路

　　图 克服交越失真的互补推挽输出电路

　　
