1-9V稳压电源数字显示电路图
[09-13 17:20:30] 来源:http://www.88dzw.com 其他电源电路电路图 阅读:8345次
文章摘要:采用LM317制作可调稳压电源已很普遍,笔者在这里介绍的数显1-9V稳压电源附加装置见附图。根据需要该稳压电源可输出DC1~9V(共九挡),并选用红色的一位LED数码管显示1~9的输出电压值。LED数码管7段显示编码见附表,其编码由S1和VD5~VD17完成(表中“1”表示亮,“O”表示灭)。(注:数码管选用共阴连接,切记!)S1、S2可用波段开关改制,因线路简单,调试方法不多述。只要按图中的接法。一装即成。

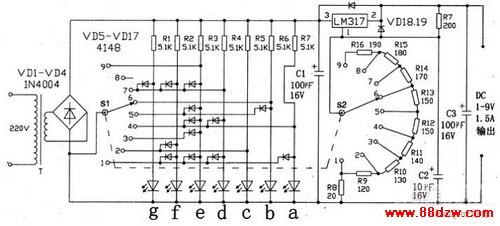

1-9V稳压电源数字显示电路图,标签:电子电路图,电路图讲解,http://www.88dzw.com 采用LM317制作可调稳压电源已很普遍,笔者在这里介绍的数显1-9V稳压电源附加装置见附图。根据需要该稳压电源可输出DC1~9V(共九挡),并选用红色的一位LED数码管显示1~9的输出电压值。

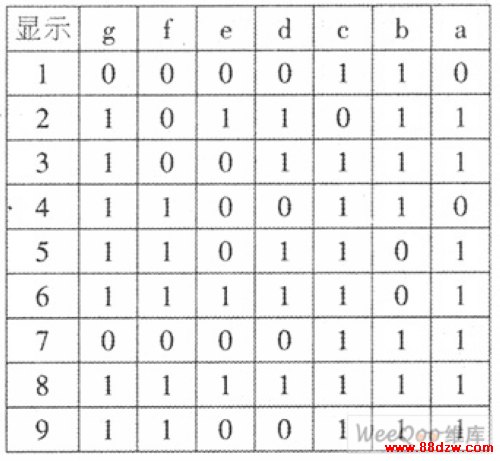

LED数码管7段显示编码见附表,其编码由S1和VD5~VD17完成(表中“1”表示亮,“O”表示灭)。(注:数码管选用共阴连接,切记!)S1、S2可用波段开关改制,因线路简单,调试方法不多述。只要按图中的接法。一装即成。
