25W连续、28W峰值多输出电源电路图
[09-13 17:20:39] 来源:http://www.88dzw.com 其他电源电路电路图 阅读:8849次

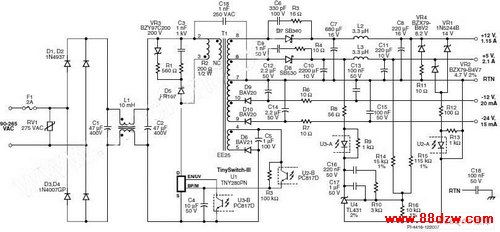

文章摘要:图所示的DVD或机顶盒电源是用TNY280PN(U1)设计的一个反激式转换器。在这个设计中,10 μF的C4电容选择了U1的增强限流点,在启动或负载瞬态(DVD开仓)时可使电源输出28 W的峰值功率。图 25 W连续、28 W峰值多输出电源在每一个使能开关周期,U1内部的MOSFET导通,电流流过变压器T1初级绕组。当初级电流达到MOSFET限流点时,MOSFET关断,变压器T1中的能量被传送到次级。初级箝位电路(D5、VR3、R1、R2和C3)将峰值漏极电压控制在内部MOSFET的700 V击穿电压之下。输出过压保护(OVP)通过U2、R12、R13、VR1和VR2来实现。如果由于U3故障
25W连续、28W峰值多输出电源电路图,标签:电子电路图,电路图讲解,http://www.88dzw.com图所示的DVD或机顶盒电源是用TNY280PN(U1)设计的一个反激式转换器。在这个设计中,10 μF的C4电容选择了U1的增强限流点,在启动或负载瞬态(DVD开仓)时可使电源输出28 W的峰值功率。图 25 W连续、28 W峰值多输出电源在每一个使能开关周期,U1内部的MOSFET导通,电流流过变压器T1初级绕组。当初级电流达到MOSFET限流点时,MOSFET关断,变压器T1中的能量被传送到次级。初级箝位电路(D5、VR3、R1、R2和C3)将峰值漏极电压控制在内部MOSFET的700 V击穿电压之下。输出过压保护(OVP)通过U2、R12、R13、VR1和VR2来实现。如果由于U3故障造成反馈环路开路,VR1或VR2会使U2导通,使得流进U1 BP/M引脚的电超过6.5 mA,U1进入锁存状态。VR1和VR2的值决定了锁存发生时的输出电压。一旦被触发,输入断电再上电就会使OVP锁存复位。为了减小空载功耗和提高轻载效率,变压器的辅助偏置绕组通过电阻R3给U1供电。
