110V/220V交流电压自动切换电路图

文章摘要：如图所示，110V/220V交流电压自动切换电路。输入交流电压为110V时，电压检测电路的电容C3的充电电压低于稳压管VD6的稳定电压V2，晶闸管VS2关断，VS1通过R3和VD2触发导通。另外，与VS1反向并联二极管VD3，所以后级的倍压整流电路正常工作。输入电压为220V时，C4的充电电压高于V7，VS2触发导通。结果，VS1的门极无电流流通，保持关断状态。后级倍压电路变成半波整流电路。这样负载开路时，输入交流100V电压时输出直流约280V，输入交流220V的输出直流电压约310V，这两种情况下，加到后级稳压电路的直流电压相差不多，即自动完成110V/220V电压的切换。

110V/220V交流电压自动切换电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

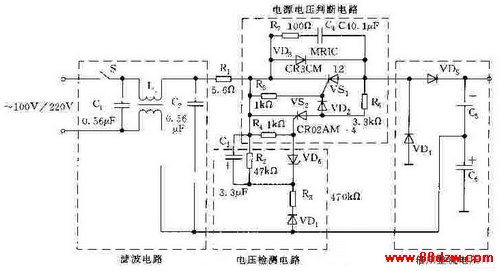

如图所示，110V/220V交流电压自动切换电路。输入交流电压为110V时，电压检测电路的电容C3的充电电压低于稳压管VD6的稳定电压V2，晶闸管VS2关断，VS1通过R3和VD2触发导通。另外，与VS1反向并联二极管VD3，所以后级的倍压整流电路正常工作。输入电压为220V时，C4的充电电压高于V7，VS2触发导通。结果，VS1的门极无电流流通，保持关断状态。后级倍压电路变成半波整流电路。这样负载开路时，输入交流100V电压时输出直流约280V，输入交流220V的输出直流电压约310V，这两种情况下，加到后级稳压电路的直流电压相差不多，即自动完成110V/220V电压的切换。
