两路供电装置，一般都有人工转换控制，但是，由于山高气候恶劣，停电现象时有发生，值班人员又远离供电室100余米，突然停某一路电时，人工倒电时间长，劳动强度大，机房内电视发射机和三套调频广播发射停播，影响播出。本自动换电装置能在某一路市电突然停电时，在1/10s内自动转换供电，使正常播出质量不受影响。

整个装置和电力稳压器（250KVA）配合，在原配电盘上只需增加2只200A交流接触器，经济效益明显，本装置采用后，机房供电和播出质量都大大提高。

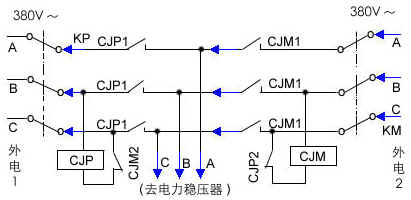

1.供电开始

三相闸刀开关KM开、KP合，交流接触器CJM的常闭触点使交流接触器CJP得电，主触点CJP1吸合，由外电1供电，此时CJP的常闭触点CJP2断开，再合KM，外电2等待。

2.转换供电

外电1突然停电时，CJP失电，其主触点CJP1断开，辅助触点CJP2闭合，CJM得电，主触点CJM1闭合，由外电2供电，此时常闭触点CJM2断开，外电1恢复后等待。

3.人工转换供电

工作需要某一路市电供电时，只需将另一路闸刀拉开，而外电1、外电2则由人工切换。

4.KP、KM为600A三相闸刀开关，CJP、CJM为200A交流接触器。
