可控硅整流自动恒流充电器电路
[09-13 17:21:56] 来源:http://www.88dzw.com 其他电源电路电路图 阅读:8309次

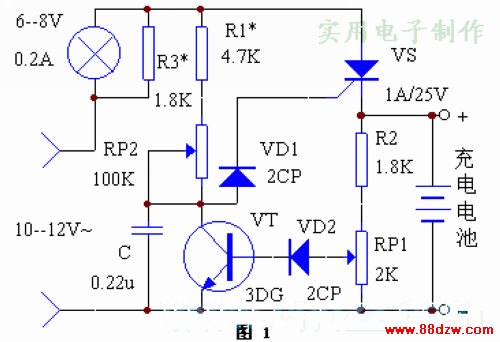

文章摘要:相关元件PDF下载:3DG 该充电器除可为各种镍镉电池充电外,也可为干电池充电。其充电电流可调。充电终止电压由RP1预先确定。工作原理 电路原理见图1(点击下载原理图)。开始充电时,电池组两端电压较低,不足以使晶体管VT导通。由RC组成的移相电路给可控硅提供触发电流。移相角度由RP2决定。负半周时可控硅截止。因此可控硅以可控半波整流方式经电池组充电。调整RP2即可调整充电电流,最大充电电流由R1既定。指示灯串在电路中以指示充电情况和充电电流的大小。R3用以调节指示灯的亮度。当电池组电压慢慢升高,快到预定值时,三极管开始导通,可控硅的导通角减小,充电电流下降,直至完全截止,这样充电自动停止,
可控硅整流自动恒流充电器电路,标签:电子电路图,电路图讲解,http://www.88dzw.com相关元件PDF下载:
3DG
该充电器除可为各种镍镉电池充电外,也可为干电池充电。其充电电流可调。充电终止电压由RP1预先确定。
工作原理
元器件选择与制作
元器件清单见下表。
编 号 | 名 称 | 型 号 | 数 量 |
R1 | 电阻 | 4.7K(需调整) | 1 |
R2 | 电阻 | 1.8K | 1 |
R3 | 电阻 | 根据指示灯选用 | 1 |
RP1 | 电位器 | 100K | 1 |
RP2 | 电位器 | 2K | 1 |
C | 涤纶电容 | 0.22u | 1 |
VD1、VD2 | 晶体二极管 | 2CP类 | 2 |
VT | 晶体三极管 | 3DG类 | 1 |
VS | 单向可控硅 | 1A/25V | 1 |
