经典的电源电路7805扩流

[09-13 17:22:46]   来源：http://www.88dzw.com  其他电源电路电路图   阅读：8716次

文章摘要：本文所应用到的相关键器件资料： L7805CV TIP32C 经典的电源电路(7805扩流) 上图为在非常流行的经典电路上做小许改动的电路图. 电路目的: 1)+24V 转换为+5V +/5% 2)可提供+2A以上的电流. 主要元件: TIP32C (ST) L7805CV (ST) 图中的R62,在实际应用中已经更改为22 OHM. 功率元件TIP32C已经加散热片

经典的电源电路7805扩流,标签：电子电路图,电路图讲解,http://www.88dzw.com

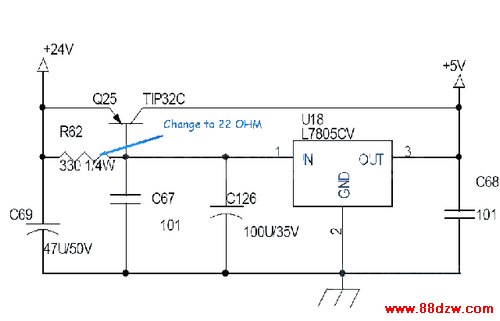

本文所应用到的相关键器件资料： L7805CV TIP32C 经典的电源电路(7805扩流) 上图为在非常流行的经典电路上做小许改动的电路图. 电路目的: 1)+24V 转换为+5V +/5% 2)可提供+2A以上的电流. 主要元件: TIP32C (ST) L7805CV (ST) 图中的R62,在实际应用中已经更改为22 OHM. 功率元件TIP32C已经加散热片
