光电线性检测电路

文章摘要：相关元件PDF下载：3DG6 图(a)、(b)为工作于线性区的光电流放大电路。图(a)中的三极管必须用锗管。因为光电池的最高开路电压仅0.6V，而硅管一般要0.7V才导通。当光照产生的输出电压大于0.3V，三极管3AX4开始导通，输出电压Usc由-10V开始减小。由于3AX4的输入阻值较低，可获得较好的线性输出。图(b)采用两只光电池串联，三极管可用硅管。图(c)所示的电路是与运算放大器相连，其等效负载电阻为零，因此运算放大器的输出电压等于硅光电池短路电流Isc与放大器反馈电阻Rf的乘积，即USc=IscRf，而且输出有良好的线性，如图(d)所示。

光电线性检测电路,标签：电子电路图,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

3DG6

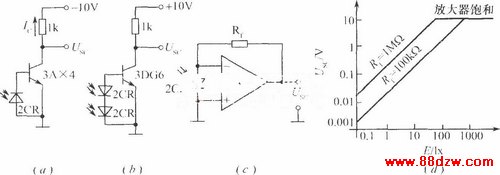

图(a)、(b)为工作于线性区的光电流放大电路。图(a)中的三极管必须用锗管。因为光电池的最高开路电压仅0.6V，而硅管一般要0.7V才导通。当光照产生的输出电压大于0.3V，三极管3AX4开始导通，输出电压Usc由-10V开始减小。由于3AX4的输入阻值较低，可获得较好的线性输出。图(b)采用两只光电池串联，三极管可用硅管。图(c)所示的电路是与运算放大器相连，其等效负载电阻为零，因此运算放大器的输出电压等于硅光电池短路电流Isc与放大器反馈电阻Rf的乘积，即USc=IscRf，而且输出有良好的线性，如图(d)所示。
