单级全桥PFC变换器

文章摘要： PFC技术发展至今已经逐渐融人到许多优秀的变换器电路中。这些新的拓扑结构可以很好地抑制电源输入谐波，整定输入电流波形，同时又具有极好的输出特性，充分发挥了PFC电路和功率变换电路的优势。 如图所示的是将Boost电路与全桥变换器合成在一起的单级PFC电路。实际应用时对VDx1和VDx2的充放电电路进行改进，可以得到更好的效果。该电路可以实现对输入电流波形的整定，同时又可以工作在较大功率场合，发挥了全桥电路的特点。同样，PFC电路还可以与其他电路结合，也能收到很好的效果。

单级全桥PFC变换器,标签：电子电路图,电路图讲解,http://www.88dzw.com

       PFC技术发展至今已经逐渐融人到许多优秀的变换器电路中。这些新的拓扑结构可以很好地抑制电源输入谐波，整定输入电流波形，同时又具有极好的输出特性，充分发挥了PFC电路和功率变换电路的优势。

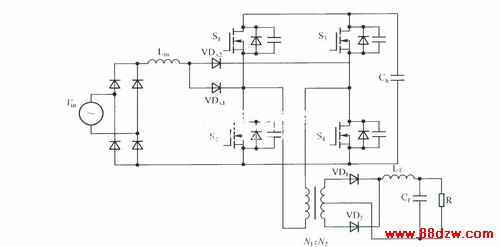

       如图所示的是将Boost电路与全桥变换器合成在一起的单级PFC电路。实际应用时对VD_x1和VD_x2的充放电电路进行改进，可以得到更好的效果。该电路可以实现对输入电流波形的整定，同时又可以工作在较大功率场合，发挥了全桥电路的特点。同样，PFC电路还可以与其他电路结合，也能收到很好的效果。
