由ST6210构成的电池充电器电路

文章摘要：相关元件PDF下载：UC3843 ST6210 L4962 电池在快速充电时，不合适的充电终止法可能会导致电池寿命的缩短。目前，对环境有益的镍氢电池将逐步替代镉镍电池，因此需要有镉镍和镍氢电池兼容的电池充电器。在这种情况下，适用于镉镍电池的常见充电监控方法已不再适合镍氢电池了。 电池充电的终止方法基于检测电池电压曲线的拐点，对这种拐点的检测不仅可使镍氢电池和镉镍电池充电器兼容，而且还可延长镉镍电池的使用寿命。具有兼容性能的充电器可采用8位微控制器(MCU，如ST公司的ST6210)来控制。ST6210可通过把3种充电终止方法相结合来达到安全充电的目的。由ST6210构

由ST6210构成的电池充电器电路,标签：电子电路图,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

UC3843   ST6210   L4962
    电池在快速充电时，不合适的充电终止法可能会导致电池寿命的缩短。目前，对环境有益的镍氢电池将逐步替代镉镍电池，因此需要有镉镍和镍氢电池兼容的电池充电器。在这种情况下，适用于镉镍电池的常见充电监控方法已不再适合镍氢电池了。

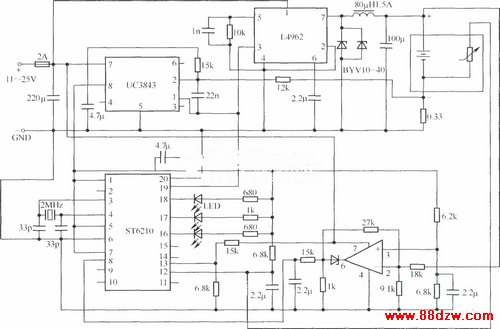

    电池充电的终止方法基于检测电池电压曲线的拐点，对这种拐点的检测不仅可使镍氢电池和镉镍电池充电器兼容，而且还可延长镉镍电池的使用寿命。具有兼容性能的充电器可采用8位微控制器(MCU，如ST公司的ST6210)来控制。ST6210可通过把3种充电终止方法相结合来达到安全充电的目的。由ST6210构成的电池充电器电路如下图所示
