相关元件PDF下载：

NE555   AN7812
　本文介绍的充电器直接使用220V交流市电，通过触发电路的控制，实现其输出电压从0V起调，适合于对　12V－220V的蓄电池（组）充电。
　　工作原理

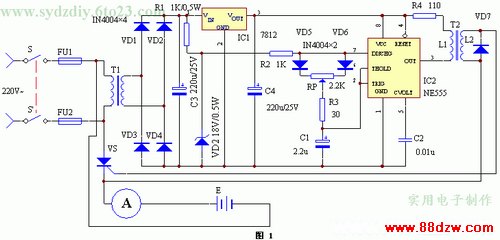

　　电路工作原理见图1（点击下载原理图）。由电源电路、触发电路和主控电路三部分组成。220V市电经电源开关S－S'、电源变压器T1降压后，由二极管VD1－VD4组成的全波整流电路整流，变为脉动直流电源。一路经电阻R1限流和稳压二极管DW稳压，输送约18V的梯形波同步稳压电源，作为时基集成电路NE555及其外围元件构成的无稳态振荡器RC延时环节的电源；另一路经过三端稳压集成电路IC1 AN7812送出12V稳定的梯形波同步稳压电源IC2的工作电源。触发电路由IC2 NE555及R2、R3、RP、C1、C2等元件构成，振荡周期小于10ms固定不变，仅可改变输出矩形波占空比的无稳态振荡器和R4、脉冲变压器T2形成触发脉冲。振荡器之所以采用18V和12V两路同步稳压电源，目的是增大输出矩形波的占空比，即增大触发脉冲的移相范围。本触发电路的移相范围大于120°，调节电位器RP即可输出不同触发角的触发脉冲，从而达到控制可控硅VS导通角的目的。
　　实验证明，该触发电路输出的脉冲，其宽度比任何由单结晶体管构成的触发电路输出的脉冲大几倍，能够可靠地触发反电势负载和大电感负载电路中的可控硅可靠导通。
　　主控电路由熔断器FU、电流表和可控硅VS组成，接上待充电的电池或蓄电池（组）后，可控硅VS获得触发脉冲，就以不同脉宽的脉冲控制VS的导通角，调节RP就可以满足不同充电电流或电压不同的蓄电池（组）充电。
　　元器件选择与制作
　　元器件清单见下表。

编　号	名　称	型　号	数　量
R1	金属膜电阻	1K/0.5W	1
R2	金属膜电阻	1K	1
R3	金属膜电阻	30Ω	1
R4	金属膜电阻	110Ω	1
RP	多圈电位器	2.2K WXD3－13型	1
C1	电解电容	2.2u/16V	1
C2	涤纶电容	0.01u	1
C3、C4	电解电容	220u/25V	2
VD1－VD7	整流二极管	IN4004	7
VDW	稳压二极管	18V/0.5W	1
VS	单向可控硅	10A/100V	1
IC1	三端稳压	AN7812	1
IC2	时基电路	NE555	1
FU1、FU2	熔断器	8A	2
T1	电源变压器	24V/5W	1
T2	脉冲变压器	自制（见表后文字）	1
A	直流电流表	10A	1

　　　电源变压器T1采用初级电压220V、次级电压24V、功率为5W的变压器，T2采用MX2000GL22X13型磁罐，初级L1用Φ＝0.17mm高强度漆包线绕100匝，次级L2用同样线径的漆包线绕200匝。电阻全部采用金属膜电阻。RP采用WXD3－13型多圈电位器，VS采用10A单向可控硅，耐压大于100V即可，宜加较大的散热器，以利长时工作。所充蓄电池的充电电流应小于8A。
