电扇的自然风模拟和乐曲伴唱控制电路

文章摘要：相关元件PDF下载：CD4022 9013 KD-482 7809 BT33 电路如图所示。它由张弛振荡器、脉冲计数份频电路、可控硅控制插座电路、乐曲发声电路和交流降压整流电路等组成。它在发出模拟自然风的同时，还伴有12首世界名曲主旋律的播出，给人以美的享受。VT1采用单结晶体管BT33，它与R1～R3，C1等组成一个张弛振荡器，其振荡周期为: 式中η为单结晶体管的分压比，BT33的η=0.3～0.55。图示参数的振荡周期To=4.5～7.5s。调节RP1使振荡周期在6s左右。

电扇的自然风模拟和乐曲伴唱控制电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

CD4022   9013   KD-482   7809   BT33

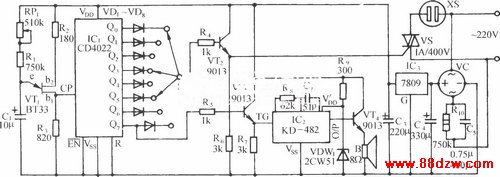

        电路如图所示。它由张弛振荡器、脉冲计数份频电路、可控硅控制插座电路、乐曲发声电路和交流降压整流电路等组成。它在发出模拟自然风的同时，还伴有12首世界名曲主旋律的播出，给人以美的享受。VT1采用单结晶体管BT33，它与R1～R3，C1等组成一个张弛振荡器，其振荡周期为:



     式中η为单结晶体管的分压比，BT33的η=0.3～0.55。图示参数的振荡周期To=4.5～7.5s。调节RP1使振荡周期在6s左右。
