二进制计数电位器
[09-13 17:59:59] 来源:http://www.88dzw.com 自动控制电路图 阅读:8835次
文章摘要:相关元件PDF下载:CD4040 CXA1283 CXA1019 使用二进制集成电路CD4040可制作电子电位器。CD4040集成电路各脚功能。电位可有4096挡次,如电压在4.096V,每伏有1000个1mV变化进位挡,每进1位上升1mV,电路二进制位0~11位以高位电阻最小。如第11位50kΩ、第10位100kΩ、第9位200kΩ、第8位400kΩ、第7位800kΩ、第6位1.6MΩ、第5位3.2MΩ、第4位6.4MΩ、第3位12.8MΩ、第2位25.6MΩ、第1位51.2MΩ、第0位102.4MΩ,向下按每退1位、阻值加1倍顺序排列。如排错,或电阻不是倍数,电位的上升值会不均
二进制计数电位器,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
CD4040 CXA1283 CXA1019
使用二进制集成电路CD4040可制作电子电位器。CD4040集成电路各脚功能。电位可有4096挡次,如电压在4.096V,每伏有1000个1mV变化进位挡,每进1位上升1mV,电路二进制位0~11位以高位电阻最小。如第11位50kΩ、第10位100kΩ、第9位200kΩ、第8位400kΩ、第7位800kΩ、第6位1.6MΩ、第5位3.2MΩ、第4位6.4MΩ、第3位12.8MΩ、第2位25.6MΩ、第1位51.2MΩ、第0位102.4MΩ,向下按每退1位、阻值加1倍顺序排列。如排错,或电阻不是倍数,电位的上升值会不均匀,进到某数值便突然跳变。
此主题相关图片如下:
[image1]

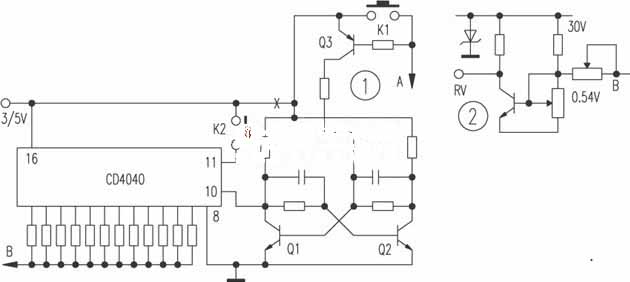

图1是收音自动搜索调谐电位器。Q1、Q2组成2~4kHz左右振荡电路。Q3阻止振荡。A端接调谐指示输出脚,CXA1019、CXA1283等收音电路调谐指示脚都是收到电台输出负电压,Q3接收负极电压使Q1停振。B保持电位不变,按一下K1搜索下个电台,B电压上升,收到电台Q3阻止振荡,B端电压停止上升,再按再往下搜台……B端搜台从0V升到5V,跳回0V再按0~5V循环搜台,K2用于计数清0,如要跳回低频电台搜索时按K2。B端接收音调谐电路变容管,此电路接通,如A端没有负电就会从0~5V循环搜台,只要收音机收到电台时调谐指示脚输出负电压即停搜。如有12位、16位或更多位的串级二进/退的计数电路就更好,可惜找不到或是目前根本没有厂商生产这类多位进退计数电路。
若从×处断开去掉Q3电路,把K1接至断开的两处可做其他计数电位器,如台灯调光、电风扇调速等。
图2为电视VH电调谐音量电位器,只需6位二进制倍数电阻,就可达到64级音量调节。
