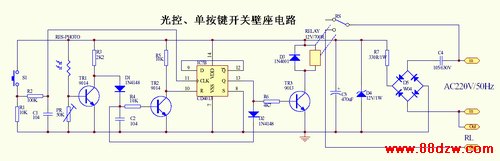

光控、单按键开关壁座电路

文章摘要：相关元件PDF下载：CD4013 9013 9014 在白天时，由于室内亮度较高，按下按键开关负载（继电器）不工作。 在夜晚或室内亮度较暗时，按下按键开关，负载才能启动工作，这也就是说，按下按键后负载是否启动，需视乎于室内的亮度，而一旦负载启动后，无论室内的亮度如何，再按动按键开关也能将负载关闭。 PR是亮度起控调节电阻，也可以根据需要增大或减少该电阻值。 光敏电阻要注意安装在按动按键时不被遮挡的位置上（如可能的话，尽量安装在无法人为遮挡的地方），否则，在室内亮度较高时，按下按键后负载会误启动。

光控、单按键开关壁座电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

CD4013   9013   9014
 在白天时，由于室内亮度较高，按下按键开关负载（继电器）不工作。
    在夜晚或室内亮度较暗时，按下按键开关，负载才能启动工作，这也就是说，按下按键后负载是否启动，需视
乎于室内的亮度，而一旦负载启动后，无论室内的亮度如何，再按动按键开关也能将负载关闭。
    PR是亮度起控调节电阻，也可以根据需要增大或减少该电阻值。
    光敏电阻要注意安装在按动按键时不被遮挡的位置上（如可能的话，尽量安装在无法人为遮挡的地方），否则，
在室内亮度较高时，按下按键后负载会误启动。
