可燃气体全自动点火器

文章摘要：相关元件PDF下载：TWH8751 本装置采用TWH8751功率集成块构成一高压电子火花点火装置，并使之受控于火焰反馈的光信号，具有由于某种原因熄火后再次点燃的功能。本装置若与其它控制电路相配合可实现做饭的自动化。TWH8751、R1、C1等构成方波发生器。B2为一升压器，可采用12寸高压包，初级用0.3mm漆包线绕30匝或用电子管收音机中的输出变压器直 接代用。BG用3AG12去掉其管顶部对准火焰，调节R2使之在有火焰时发生器停振。K装到气体调节旋钮上即可。

可燃气体全自动点火器,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

TWH8751

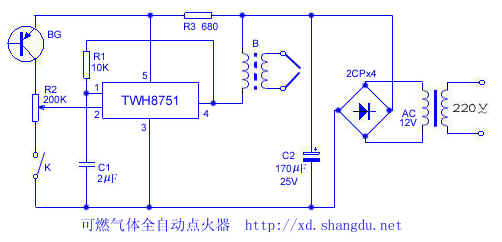

本装置采用TWH8751功率集成块构成一高压电子火花点火装置，并使之受控于火焰反馈的光信号，具有由于某种原因熄火后再次点燃的功能。本装置若与其它控制电路相配合可实现做饭的自动化。TWH8751、R1、C1等构成方波发生器。B2为一升压器，可采用12寸高压包，初级用0.3mm漆包线绕30匝或用电子管收音机中的输出变压器直 接代用。BG用3AG12去掉其管顶部对准火焰，调节R2使之在有火焰时发生器停振。K装到气体调节旋钮上即可。
