多区域防盗报警模块电路图

文章摘要：该警报解除武装和SW1的。在您移动切换到“设置”位置 - 所有的绿色指示灯应照明。当你这样做 - 蜂鸣器会响起。它应停止发声当您关闭在你身后的门。这表明，退出/进入循环已成功允许的时间内恢复。如果不关闭SW1是在时间 - 继电器将通电 - 和主要钟响。它将继续振铃长达约40分钟。但它可以在任何时候关闭SW1的时间。“速成”区没有进入延时。其常开开关的时刻之一被关闭 - 主钟会响。同样 - 其常闭开关打开的时刻之一 - 主要钟会响。如果你不想使用常开开关 - 离开了奥迪R8，C8和第二季度 - 并且适合指示灯3和C7之间的联系。 24小时的人身攻击和防篡改保护是由可控硅/晶闸管。如果在常闭环开关

多区域防盗报警模块电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

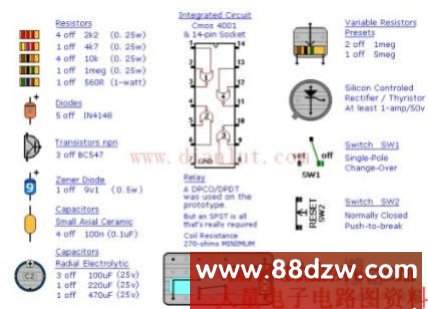

　　该警报解除武装和SW1的。在您移动切换到“设置”位置 - 所有的绿色指示灯应照明。当你这样做 - 蜂鸣器会响起。它应停止发声当您关闭在你身后的门。这表明，退出/进入循环已成功允许的时间内恢复。

　　如果不关闭SW1是在时间 - 继电器将通电 - 和主要钟响。它将继续振铃长达约40分钟。但它可以在任何时候关闭SW1的时间。

　　“速成”区没有进入延时。其常开开关的时刻之一被关闭 - 主钟会响。同样 - 其常闭开关打开的时刻之一 - 主要钟会响。如果你不想使用常开开关 - 离开了奥迪R8，C8和第二季度 - 并且适合指示灯3和C7之间的联系。 24小时的人身攻击和防篡改保护是由可控硅/晶闸管。如果在常闭环开关一打开 - 电流通过R11的将触发可控硅 - 和主钟会响。在这种情况下，钟没有时间限制。要重置的PA /防拆区 - 首先恢复常闭环 - 然后按下SW2的瞬间。这将中断当前和复位的可控硅。

　　基本的电路将是令人满意的，在许多情况。不过，如果你有一个大的建设，以保护 - 这是更容易找到故障 - 当系统进入区域划分 - 与控制面板可以“记住”，这引起了区激活。

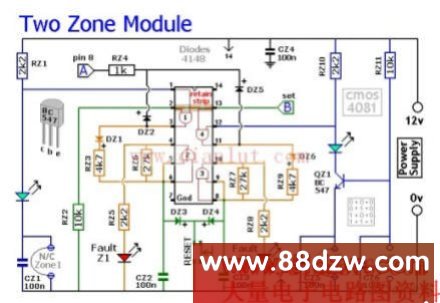

　　该扩展模块被设计为做到这一点。虽然他们将与现有的即时区工作 - 他们是为了取代它。当一个区域被触发 - 它的红色LED会亮起并保持点亮 - 指示，该区域已被激活。

　　这个想法是 - 一旦你已经注意到了有关区 - 你然后按复位按钮和关闭LED。复位按钮只是关闭了LED。它不重置该区域。该区域时自动触发复位电路恢复。如果你使用一个以上的扩展模块 - 它们都可以共享一个复位按钮。
