　　这种遥控开关，电路简单，且免调试，非常适合初学者制作。

　　一、工作原理

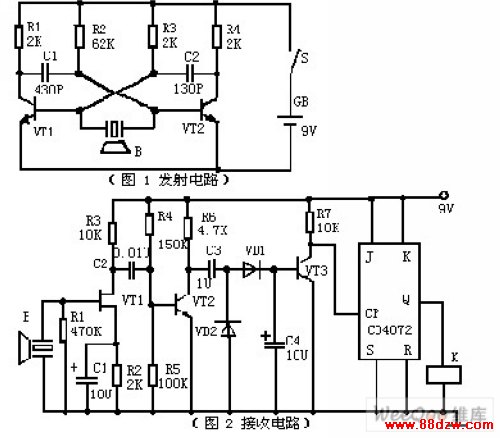

　　为发射电路。电路采用分立器件构成，VT1和VT2以及R1~ R4、C1、C2构成自激多谐振荡器，超声发射器件B被联接在VT1和VT2的集电极回路中，以推挽形式工作，回路时间常由R1、C1和R4、C2确定。超声发射器件B的共振频率使多谐振荡电路触发。因此，本电路可工作在最佳频率上。

　　(图2)为接收电路，结型场效应VT1构成高输入阻抗放大器，能够很好地与超声接收器件B相匹配，可获得较高接收灵敏度及选频特性。VT1采用自给偏压方式，改变R3即可改变VT1的表态工作点，超声接收器件B将接收到的超声波转换为相应的电信号，经VT1和VT2两极放大后，再经VD1和VD2进行半波整流变为直流信号，由C3积分后作用于VT3和基极，使VT3由截止变为导通，其集电极输出负脉冲，触发器JK触发D，使其翻转。JK触发器Q端的电平直接驱动继电器K，使K吸合或释放。由继电器K的触点控制电路的开关。

　　二、元件选用

　　发射电路中，VT1和VT2用CS9013或CS9014等小功率晶体管，≥100。超声发射器件用SE05—40T，电源GB采用一块9V叠层电池,以减小发射器体积和重量。

　　接收电路中，VT1和3DJ6或是3DJ7等小功率结型场效应晶体管。VT2~ VT3用CS9013，≥100。VD1和VD2用IN4148。JK触发器263B。超声接收器件用SE05—40R，与SE05—40T配对使用。继电器K用HG4310型。
