双触片电阻桥触摸开关电路图
[09-13 18:59:14] 来源:http://www.88dzw.com 开关电路电路图 阅读:8812次
文章摘要:图1所示的电阻桥触摸开关采用了LM339LM339是一种四电压比较器(内部有4个完全相同的电压比较器),该电路只应用了其中的一个,工作电压范围宽达2—32V。用手触摸靠得很近但不接触的双金属片时,LM339第2脚输出低电平信号,使发光二极管LED1导通发光。图2所示的电阻桥触摸开关和图1的不同之处,主要是采用了运算放大器LF353N,而不是电压比较器。LF353N是双运算放大器,该电路也只应用了其中的一个。触摸双金属片时,LF353N的第1脚输出低电平信号,使发光二极管LED1导通发光。图3和图2不同之处就是触摸双金属片时,LF353N的第1脚输出高电平电压,使发光二极管LED1导通发光。图4

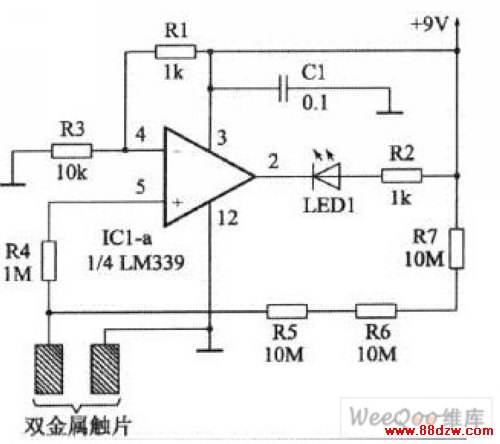

双触片电阻桥触摸开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 图1所示的电阻桥触摸开关采用了LM339LM339是一种四电压比较器(内部有4个完全相同的电压比较器),该电路只应用了其中的一个,工作电压范围宽达2—32V。用手触摸靠得很近但不接触的双金属片时,LM339第2脚输出低电平信号,使发光二极管LED1导通发光。
图2所示的电阻桥触摸开关和图1的不同之处,主要是采用了运算放大器LF353N,而不是电压比较器。LF353N是双运算放大器,该电路也只应用了其中的一个。触摸双金属片时,LF353N的第1脚输出低电平信号,使发光二极管LED1导通发光。
图3和图2不同之处就是触摸双金属片时,LF353N的第1脚输出高电平电压,使发光二极管LED1导通发光。
图4是专为业余无线电CW电报应用所设计的电键控制电路。
