采用时基电路的延迟灯电路(1)
[09-13 18:59:43] 来源:http://www.88dzw.com 灯光控制电路图 阅读:8330次
文章摘要:相关元件PDF下载:NE555 如图是一个以NE555为核心器件组成的延迟灯电路。VD2、VS、C3、C4等组成简单的二极管整流稳压电路,接通电源后,C3两端即输出12V左右直流电压供整个电路用电。NE555时基电路接成单稳态工作模式,平时因C1充满电荷, NE555的阈值端即第⑥脚处于高电平,时基电路处于复位状态,其③脚输出低电平,继电器K不动作,灯E不亮。此时LED点亮发光,用来指示开关位置,便于夜间寻找开关。
采用时基电路的延迟灯电路(1),标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
NE555

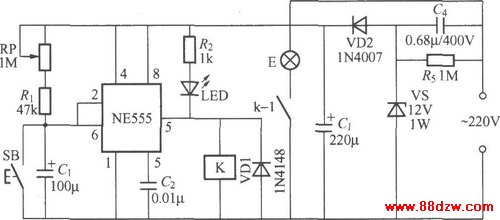

如图是一个以NE555为核心器件组成的延迟灯电路。VD2、VS、C3、C4等组成简单的二极管整流稳压电路,接通电源后,C3两端即输出12V左右直流电压供整个电路用电。NE555时基电路接成单稳态工作模式,平时因C1充满电荷, NE555的阈值端即第⑥脚处于高电平,时基电路处于复位状态,其③脚输出低电平,继电器K不动作,灯E不亮。此时LED点亮发光,用来指示开关位置,便于夜间寻找开关。
