采用数字电路的触摸式延迟灯电路(3)

文章摘要：相关元件PDF下载：CD4069 MCR100-8 BCR3AM 如图所示是一个采用CD4069数字集成电路制作而成触摸式延迟灯，它也采用二线制接线方法，可以直接取代普通照明开关，而不必更改室内原有布线。电路的延迟时间主要是由R3、C1的放电时间决定，图示数据约1min左右。

采用数字电路的触摸式延迟灯电路(3),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

CD4069   MCR100-8   BCR3AM

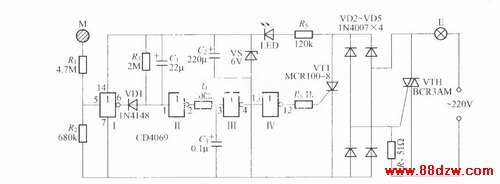

        如图所示是一个采用CD4069数字集成电路制作而成触摸式延迟灯，它也采用二线制接线方法，可以直接取代普通照明开关，而不必更改室内原有布线。电路的延迟时间主要是由R3、C1的放电时间决定，图示数据约1min左右。
