WT8089 16种彩灯花样伴八首乐曲自动控制电路

文章摘要：相关元件PDF下载：WT8089 CD4011 TDA2822 电路如图所示。电路是以WT8089为核心组成的，它在演奏优美的电子乐曲的同时，能产生16种不同花样的跳法。该电路由时钟脉冲发生器和整形电路发出的节拍脉冲对MODE端进行自动控制，使四种彩灯控制方式实现自动循环和跳变。四2输入端与非门集成电路CD4011的门F1，F2及阻容元件组成一个低频脉冲发生器，门F3，F4接成一个RS触发器，对振荡器发出的波形进行修整，使之成为标准的方波信号，然后加到IC2的MODE端(7脚)，实现对彩灯的控制方式进行自动控制。RC振荡器的振荡周期为： 图示参数的振荡

WT8089 16种彩灯花样伴八首乐曲自动控制电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

WT8089   CD4011   TDA2822

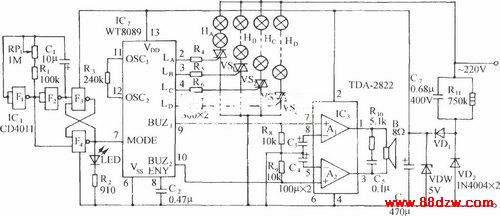

         电路如图所示。电路是以WT8089为核心组成的，它在演奏优美的电子乐曲的同时，能产生16种不同花样的跳法。该电路由时钟脉冲发生器和整形电路发出的节拍脉冲对MODE端进行自动控制，使四种彩灯控制方式实现自动循环和跳变。四2输入端与非门集成电路CD4011的门F1，F2及阻容元件组成一个低频脉冲发生器，门F3，F4接成一个RS触发器，对振荡器发出的波形进行修整，使之成为标准的方波信号，然后加到IC2的MODE端(7脚)，实现对彩灯的控制方式进行自动控制。RC振荡器的振荡周期为：



图示参数的振荡周期在4～16s范围可调。调节RP1使彩灯的16种变化和电子乐曲的节奏相协调，闪光跳动和乐感相得益彰，视听效果良好。
