一个手机PDA等的白背光应用方案电路

文章摘要：相关元件PDF下载：AAT3112 AAT4290 AAT3112一颗驱动白背光，闪光灯和RGB三色灯。在这个应用中，AAT3112的VOUT1输出作为背光输出，VOUT2则连接AnalogicTechTM的I/O扩展芯片AAT4290/1来作为RGB灯的控制和闪光灯的控制。AnalogicTechTM独有的S2Cwire控制技术来控制OUT1～OUT5的电压输出。OUT1～OUT3输出分别控制R、G、B灯，而AAT4290的OUT4和OUT5则控制闪光灯和手电模式输出。

一个手机PDA等的白背光应用方案电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

AAT3112   AAT4290

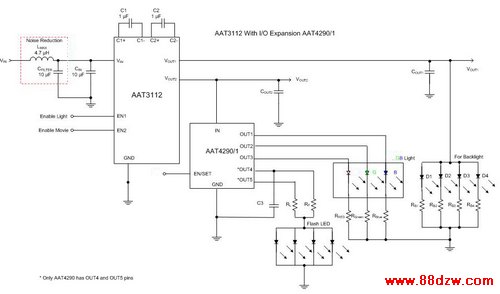

AAT3112一颗驱动白背光，闪光灯和RGB三色灯。在这个应用中，AAT3112的VOUT1输出作为背光输出，VOUT2则连接AnalogicTechTM的I/O扩展芯片AAT4290/1来作为RGB灯的控制和闪光灯的控制。AnalogicTechTM独有的S2Cwire控制技术来控制OUT1～OUT5的电压输出。OUT1～OUT3输出分别控制R、G、B灯，而AAT4290的OUT4和OUT5则控制闪光灯和手电模式输出。
