指触式音乐彩灯电路(BH-SK-I)
[09-13 19:01:06] 来源:http://www.88dzw.com 灯光控制电路图 阅读:8570次
文章摘要:相关元件PDF下载:BH-SK 9013 HY-2 电路如图所示。它由指触式开关、可控硅触发电路、乐曲发声电路和交流降压整流电路等组成。BH-SK—I(IC1)是一块声控集成电路,利用其内部的双稳态触发器作为开关,对彩灯进行开、关控制。当金属片M被触模时,人体感应的杂波信号加至IC1的放大器的输人端l脚,经IC1放大整形、选频、触发双稳态触发器后,则它的12脚就输出约5V的高电平。该高电平跳变信号分二路输出:一路加至VT1,使VT1,VS导通,将彩灯串H1~Hn点亮;另一路经R4加至IC2的触发端TG,使其触发发声。
指触式音乐彩灯电路(BH-SK-I),标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
BH-SK 9013 HY-2

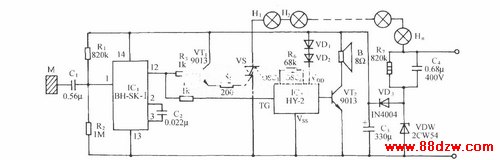

电路如图所示。它由指触式开关、可控硅触发电路、乐曲发声电路和交流降压整流电路等组成。BH-SK—I(IC1)是一块声控集成电路,利用其内部的双稳态触发器作为开关,对彩灯进行开、关控制。当金属片M被触模时,人体感应的杂波信号加至IC1的放大器的输人端l脚,经IC1放大整形、选频、触发双稳态触发器后,则它的12脚就输出约5V的高电平。该高电平跳变信号分二路输出:一路加至VT1,使VT1,VS导通,将彩灯串H1~Hn点亮;另一路经R4加至IC2的触发端TG,使其触发发声。
