LCl81音频压控三路彩灯控制电路
[09-13 19:01:36] 来源:http://www.88dzw.com 灯光控制电路图 阅读:8179次
文章摘要:相关元件PDF下载:LC181 9013 9014 电路如图所示。它包括音频拾音及放大电路、灯控电路和交流降压及整流电路。BM为CRZ2型驻极体电容话筒,它可将检拾到的声音信号转换为电信号,经VT1放大器放大后加至射极跟随器VT2,并加至LC181的整流放大器的输入UIN端5脚,对其内部的压控振荡器进行压控调制。
LCl81音频压控三路彩灯控制电路,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
LC181 9013 9014

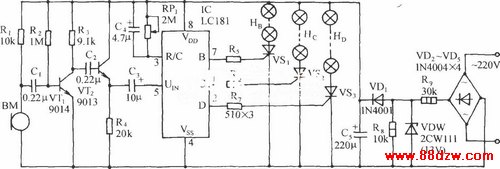

电路如图所示。它包括音频拾音及放大电路、灯控电路和交流降压及整流电路。BM为CRZ2型驻极体电容话筒,它可将检拾到的声音信号转换为电信号,经VT1放大器放大后加至射极跟随器VT2,并加至LC181的整流放大器的输入UIN端5脚,对其内部的压控振荡器进行压控调制。
Tag:灯光控制电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 灯光控制电路图
