可逆式流水彩灯控制器(C043、C301、C188、C003)

[09-13 19:02:40]   来源:http://www.88dzw.com  灯光控制电路图   阅读:8125

文章摘要:如图所示为可逆式流水彩灯控制电路。该控制器主要由脉冲发生器、单时钟二一十进制加/减法计数器、4—10线译码器和加/减计数反馈控制器等组成。脉冲发生器由与非门IC4a和IC4b组成,其产生低频信号的频率为f≈l/(2(R2+W)C1),图示参数对应最低值约为0.5Hz,且输出脉冲信号加至单时钟二一十进制加/减法计数器的CP端(15脚),作为计数脉冲。IC1的U/D端(⑩脚)为加/减计数控制端,当⑩脚为高电平时,IC1作加法计数,当⑩脚为低电平时,IC1作减法计数。IC3(1/2C043)是D触发器,其D端(②脚)与Q非端(⑥脚)相连,构成计数状态,即CP端(③脚)每有一个脉冲出现,触发器的状态就

可逆式流水彩灯控制器(C043、C301、C188、C003),标签:电路图讲解,电路图练习,http://www.88dzw.com

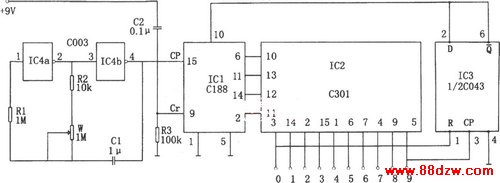

  如图所示为可逆式流水彩灯控制电路。该控制器主要由脉冲发生器、单时钟二一十进制加/减法计数器、4—10线译码器和加/减计数反馈控制器等组成。

  脉冲发生器由与非门IC4a和IC4b组成,其产生低频信号的频率为f≈l/(2(R2+W)C1),图示参数对应最低值约为0.5Hz,且输出脉冲信号加至单时钟二一十进制加/减法计数器的CP端(15脚),作为计数脉冲。IC1的U/D端(⑩脚)为加/减计数控制端,当⑩脚为高电平时,IC1作加法计数,当⑩脚为低电平时,IC1作减法计数。IC3(1/2C043)是D触发器,其D端(②脚)与Q非端(⑥脚)相连,构成计数状态,即CP端(③脚)每有一个脉冲出现,触发器的状态就改变一次。

  电源电路接通时。微分电路C2、R3给IC1的Cr端(⑨脚)提供一个正向尖脉冲,使IC1清零,相应译码器IC2(C301)的“0”端(③脚)输出高电平,该高电平又加至IC3的R端(①脚),使其置0,相应⑥脚为高电平,lC1⑩脚为高电平,使IC1作加法计数。当C003向IC1送入一个计数脉冲时,IC1的QA~QD端(6、11、14、2脚)的BCD码经二-十进制译码器IC2译码后,在其“0”~“9”十个输出端(3、14、2、15、1、6、7、4、9、5脚)依次输出高电平。若此十个输出端通过接口电路与继电器或可控硅相连,则可使继电器或可控硅所挂彩灯从“0”~“9”依次点亮。

  当IC2的“9”端输出高电平时,此电平信号加至IC3的CP端,使其翻转,IC1的U/D端变成低电平,则IC1从下一个时钟脉冲开始作减法计数,这会使所控彩灯从“9”~“0”依次点亮。当IC2的“0”端输出高电平时,重复上述过程,使IC1又作加法计数。如此下来,不断地重复上述过程,实现了流水彩灯的可逆控制。

  另外,电路中调节电位器w可改变彩灯的流动速率,且若适当加大电阻R2值,可使彩灯流动速率低于0.5HZ。

  电路中IC1也可选用CC4510,IC2可选用CC4028,IC3可选用CC4013,但CC4013的管脚排列与C043不同,IC4也可选用C033、C063。
