　　y997a为银河电器公司生产的专用闪光集成电路，它采用标准八脚双列直插式塑料封装。其参数如下：静态电流小于5?a，电源电压为1.8～7伏。输出端在电压为3伏时，输出15ma电流，电压为5v时输出电流为50ma。输出端MOSfet击穿电压高于18v。

　　y997a的各脚功能如下：⑧脚vdd电源正。①脚vss为电源负。⑦脚dsc为振荡输入端，改变外接阻容器件数值，即可改变闪光频率。②～⑥脚为q1～q5，即5路闪光输出端；y997a为追逐式闪亮，即q1→q2→q3→q4→q5→q1→q2……依次闪光，周而复始，任何时刻只有一路闪光显示输出。

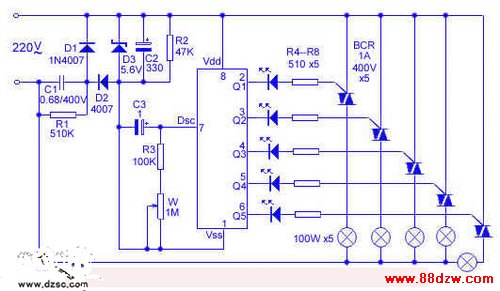

　　y997a的应用范围很广，本文只介绍用在店铺门面上的闪光线路，应用见下图。
