当前位置：555、CD4017B构成的车灯闪烁电路图
[09-13 19:05:19] 来源：http://www.88dzw.com 灯光控制电路图 阅读：8470次

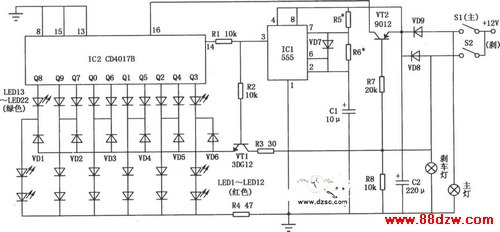

文章摘要：车灯闪烁电路主要由红、绿灯交叉组成。发光时，红灯从中间向两边往复点亮，而绿灯则从两边向中间跳跃式循环点亮。当车辆正常行驶时，红灯和绿灯按编程顺序流动发光。刹车时，所有绿灯熄灭，而所有红灯点亮。车灯闪烁电路如图所示。 欢迎转载，信息来源www.88dzw.com
555、CD4017B构成的车灯闪烁电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com车灯闪烁电路主要由红、绿灯交叉组成。发光时，红灯从中间向两边往复点亮，而绿灯则从两边向中间跳跃式循环点亮。当车辆正常行驶时，红灯和绿灯按编程顺序流动发光。刹车时，所有绿灯熄灭，而所有红灯点亮。车灯闪烁电路如图所示。
欢迎转载，信息来源www.88dzw.com
