用CD4017制作彩灯控制器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comCD4017以其优越的性能“大行其道”,各种应用数不胜数,本人因喜欢美丽的彩灯,故想对CD4017的性能作一个应用的分析。
一、用一个CD4017制成的彩灯电路

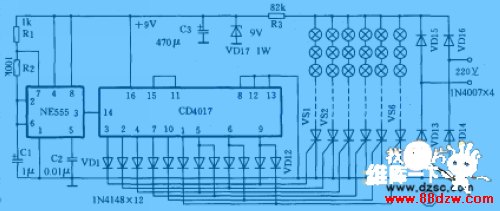

1.用一个CD4017制作的彩灯电路如图1 所示。
2.工作原理
CD4017输出高电平的顺序分别是③、②、④、⑦、⑩、①、⑤、⑥、⑨脚,故③、②、④、⑦、⑩、①脚的高电平使6串彩灯向右顺序发光,⑤、⑥、③脚的高电平使6串彩灯由中心向两边散开发光。各种发光方式可按自己的需要进行具体的组合,若要改变彩灯的闪光速度,可改变电容C1的大小。
二、用三个CD4O17组成的彩灯电路图
1.CD4017的级连,如图2所示。
电路图 src="/pd_dianzi/UploadPic/2013-9/20139131966917.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
2.CD4017级连后可以顺序输出24个高电平,同上理可组合出各种不同的发光方式,可使6串彩灯向右流水发光,再向左流水发光,中心向两边散开后再向中心靠拢发光,1、3、5、2、4、6串间隔发光等等。
