采用双向晶闸管的自动照明灯电路图
[09-13 19:06:50] 来源:http://www.88dzw.com 灯光控制电路图 阅读:8278次

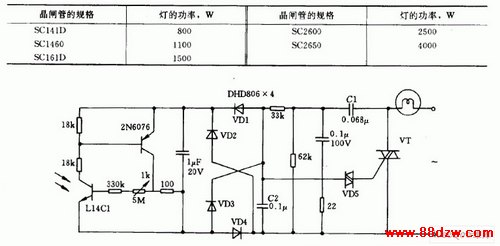

文章摘要:图中所示电路采用光敏三极管作为照度传感元件。当白天照度很大时,光敏三极和L14C1导通。二极管VD3也导通,使电容C2上压降为零,双向触发管VD5和双向晶闸管VT均不导通,灯不亮。反之,夜间L14C1不导通,C2上有电压使ST4和VT导通,灯自动会亮。
采用双向晶闸管的自动照明灯电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com图中所示电路采用光敏三极管作为照度传感元件。当白天照度很大时,光敏三极和L14C1导通。二极管VD3也导通,使电容C2上压降为零,双向触发管VD5和双向晶闸管VT均不导通,灯不亮。反之,夜间L14C1不导通,C2上有电压使ST4和VT导通,灯自动会亮。
Tag:灯光控制电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 灯光控制电路图
