运放继电器延时释放电路图

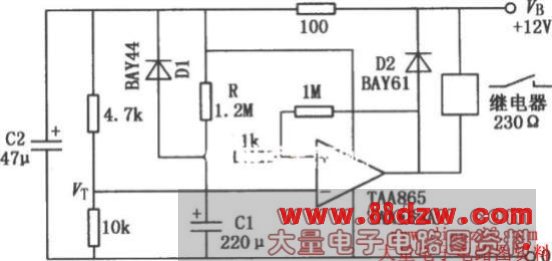

文章摘要：如图所示是运算放大器组成的继电器延时释放电路。当接通电源开关时，运算放大器的反相输入端加的是电阻4.7kΩ与10kΩ的分压VT，C1还来不及充电，同相输入端加的是低电平。所以运算放大器输出端为低电平，继电器吸合。同时电源通过1.2MΩ电阻向电容C1充电。随着电容C1的充电，其上的电压逐渐增大，过一段时间后Cl上的电压就成为高电平，故同相输入端加的是高电平，运算放大器输出端为高电平，继电器就释放。所以本电路是继电器延时释放电路。延时时间的长短可通过调节1.2MΩ电阻来改变，如按图上参数，延时时间大约为260s。电路的负载可以是继电器或电磁铁线圈，也可以是信号灯等显示和报警器件。
