具有定时开、关和自动循环功能的定时器(CD4013、CD4060、CD4017)电路图
[11-21 11:01:59] 来源:http://www.88dzw.com 定时控制电路图 阅读:8807次

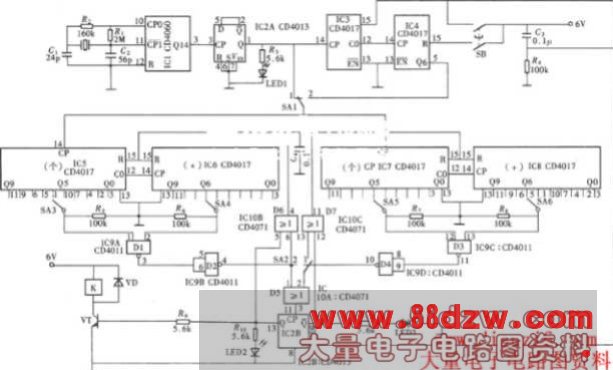

文章摘要: 该电路是一例石英晶体型高精度可调式定时器。它通过挡位选择开关进行定时功能选择和定时时间的设定。定时时间设定范围为0~99s或0~99min。电路组成如图所示。全电路由秒时基形成电路、分时基形成电路、定时开机电路、定时关机电路、定时循环控制电路和执行电路组成。
具有定时开、关和自动循环功能的定时器(CD4013、CD4060、CD4017)电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 该电路是一例石英晶体型高精度可调式定时器。它通过挡位选择开关进行定时功能选择和定时时间的设定。定时时间设定范围为0~99s或0~99min。电路组成如图所示。全电路由秒时基形成电路、分时基形成电路、定时开机电路、定时关机电路、定时循环控制电路和执行电路组成。
