  电路的功能

  本电路是一种采用正反馈方式,带线性器的温度测量电路,温度上升,测温电阻流过的电流就会增大,温度变化范围为0~500°C时,可得到0~5V的电压输出,误差可控制在正负0.08%以内。

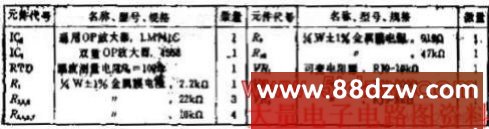

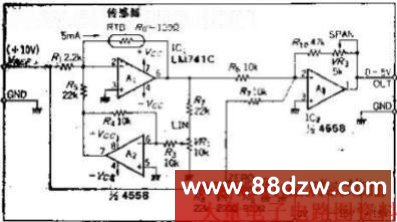

  电路工作原理

  OP放大器A1为反相放大电路,在反馈环路中连接了测温电阻,用5MA电流进行恒定电流置偏时,A1输出端可有-0.5V的电压。假定RTD的变化量为△R,输出电压的变化量则为△R*5MA。


  调零的方法是用R2、R3及VR2对基准电压进行分压,并经R7输入A3。

  关于线性上升问题:A1输出被R和VR1分压,送入反相放大器A2从而构成正反馈,用加大RTD偏流的办法来进行修正。


  输出放大器A3的作用是倒相,并放大5倍,调节变化范围,使输出的电压在500度时为5V。
