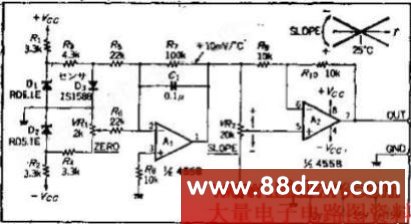

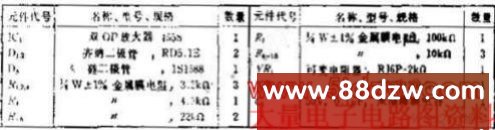

可产生±10MV/℃补偿电压的温度补偿发生电路图

文章摘要：电路的功能当直流放大器的失调漂移为线性时，如果把本电路的输出加到电路中进行补偿，就可把失调漂移抵消。本电路与单纯的二极管补偿电路不同，它可以随意设定基准温度和补偿斜率，因此，可对整个电路进行调整。电路工作原理温度传感器如使用普通硅二极管，大约可获得-2.2MV/℃的变化量。用OP放大器A1把基准温度下的正向正降移至零，只把变化部分放大约5倍，获得+10MV/℃的输出。OP放大器A2是一个用可变电阻随意改变增益和极性的电路，可以产生从正到负任何温度系数的电压。

可产生±10MV/℃补偿电压的温度补偿发生电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　电路的功能

　　当直流放大器的失调漂移为线性时，如果把本电路的输出加到电路中进行补偿，就可把失调漂移抵消。本电路与单纯的二极管补偿电路不同，它可以随意设定基准温度和补偿斜率，因此，可对整个电路进行调整。

　　电路工作原理

　　温度传感器如使用普通硅二极管，大约可获得-2.2MV/℃的变化量。用OP放大器A1把基准温度下的正向正降移至零，只把变化部分放大约5倍，获得+10MV/℃的输出。

　　OP放大器A2是一个用可变电阻随意改变增益和极性的电路，可以产生从正到负任何温度系数的电压。
