三相四线制电源缺相保护电路图
[11-21 11:18:54] 来源:http://www.88dzw.com 保护电路电路图 阅读:8312次

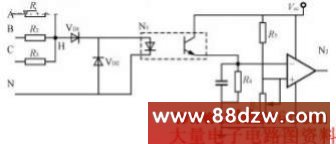

文章摘要:由于电网自身原因或电源输入接线不可靠,开关电源有时会出现缺相运行的情况,且掉相运行不易被及时发现。当电源处于缺相运行时,整流桥某一臂无电流,而其它臂会严重过流造成损坏,同时使逆变器工作出现异常,因此须对缺相进行保护。检测电网缺相通常采用电流互感器或电子缺相检测电路。由于电流互器检测成本高、体积大,故开关电源中一般采用电子缺相保护电路。图中是一个简单的电子缺相保护电路。三相平衡时,R1~R3结点H电位很低,光耦合输出近似为零电平。当缺相时,H点电位抬高,光耦输出高电平,经比较器进行比较,输出低电平,封锁驱动信号。比较器的基准可调,以便调节缺相作阈值。该缺相保护适用于相四线制,而不适用于三相三线制
三相四线制电源缺相保护电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com由于电网自身原因或电源输入接线不可靠,开关电源有时会出现缺相运行的情况,且掉相运行不易被及时发现。当电源处于缺相运行时,整流桥某一臂无电流,而其它臂会严重过流造成损坏,同时使逆变器工作出现异常,因此须对缺相进行保护。检测电网缺相通常采用电流互感器或电子缺相检测电路。由于电流互器检测成本高、体积大,故开关电源中一般采用电子缺相保护电路。图中是一个简单的电子缺相保护电路。三相平衡时,R1~R3结点H电位很低,光耦合输出近似为零电平。当缺相时,H点电位抬高,光耦输出高电平,经比较器进行比较,输出低电平,封锁驱动信号。比较器的基准可调,以便调节缺相作阈值。该缺相保护适用于相四线制,而不适用于三相三线制。电路稍加变,亦可用高电平封锁PWM信号。
