UC3842组成的带有过流过压保护的典型应用电路图
[11-21 11:19:28] 来源:http://www.88dzw.com 保护电路电路图 阅读:8899次
文章摘要:下图是UC3842组成的带有过流过压保护的典型应用电路图图 UC3842应用电路图过流保护原理:当负载电流超过额定值或输出短路,引起开关管V4电流增加,R7上的电压反馈至3脚,当R7上的电压大于1V时,通过内部电流放大器使导通宽度变窄,输出电压下降,同时也使UC3842工作电压下降。当下降至整定电压以下时,过流保护电路工作,达到保护功率管的目的。短路现象消失后,电源自动恢复正常工作。过压保护:当因某种原因使输出电压过高时,稳压管V6导通,从而触发晶闸管V7导通,使输出端短路,可见过压保护是以过流保护的形式出现的。
UC3842组成的带有过流过压保护的典型应用电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 下图是UC3842组成的带有过流过压保护的典型应用电路图

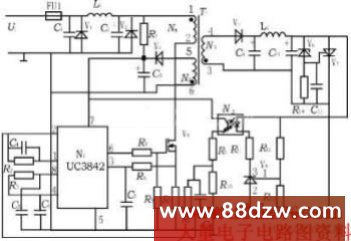

图 UC3842应用电路图
过流保护原理:当负载电流超过额定值或输出短路,引起开关管V4电流增加,R7上的电压反馈至3脚,当R7上的电压大于1V时,通过内部电流放大器使导通宽度变窄,输出电压下降,同时也使UC3842工作电压下降。当下降至整定电压以下时,过流保护电路工作,达到保护功率管的目的。短路现象消失后,电源自动恢复正常工作。
过压保护:当因某种原因使输出电压过高时,稳压管V6导通,从而触发晶闸管V7导通,使输出端短路,可见过压保护是以过流保护的形式出现的。
